一：檢測內容及要求
檢測工件面積：
檢測內容：
1：正光檢測凹坑、劃傷、破損、變色
2：背光檢測管腳變形
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量70-110件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_300
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 2套,分別側面背光、正面背光。
5:工業鏡頭: 2個遠心鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料及出料設備(均為皮帶進出料)。
二.1視覺檢測設備外觀3D立體圖

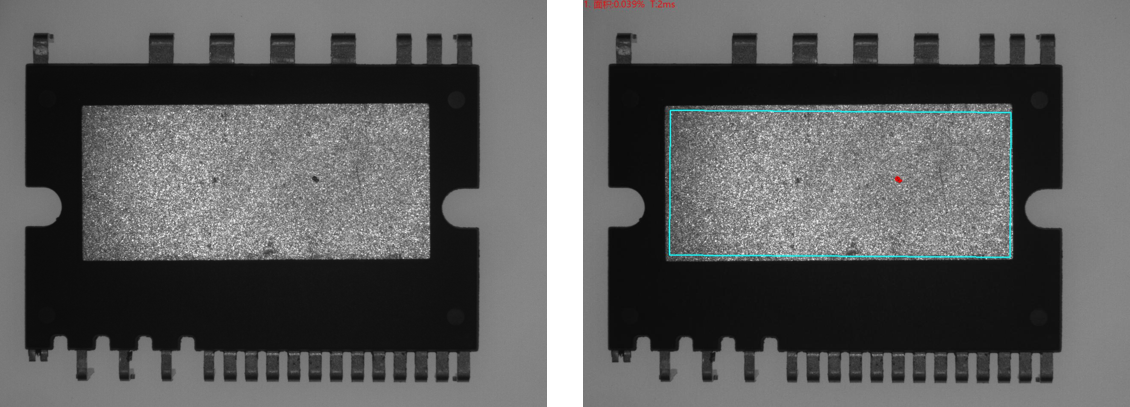

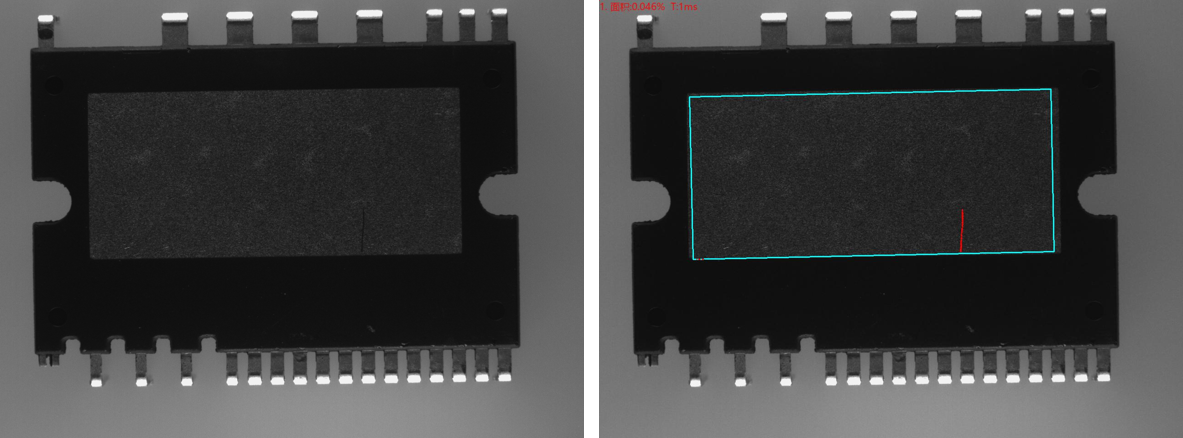

1.頂部正光檢測分析圖： NG 不良原因：劃傷
1.頂部正光檢測分析圖： NG 不良原因：缺損

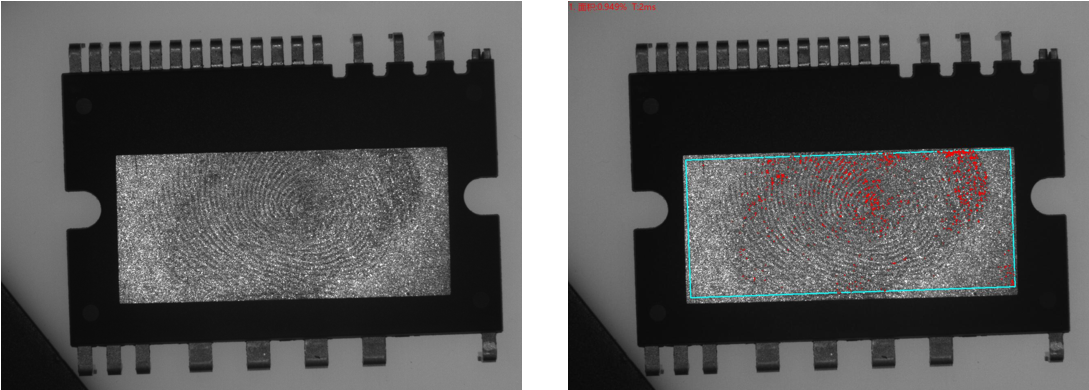

2. 頂部正光檢測分析圖： NG 不良原因：變色
2.頂部正光檢測分析圖： NG 不良原因：凹坑

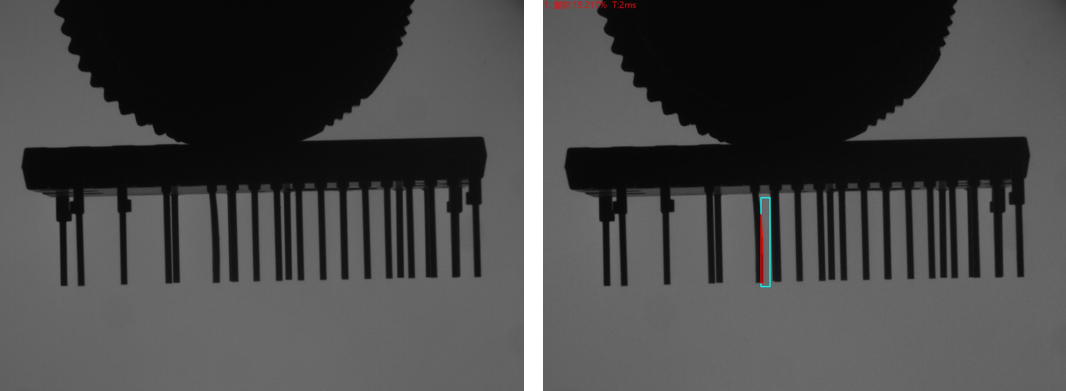

3.側面背光檢測分析圖： NG 不良原因：管腳變形
設備放置的檢測空間: 立體式設備檢測機臺配置檢測軟件和所需相機光源，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
