塑膠鍵破損缺陷視覺檢測案例
發表時間：2024-06-18 17:07
硅膠配件在電子、醫療、汽車等制造領域有著廣泛的應用，硅膠配件的表面外觀缺陷和尺寸精度直接影響到產品的質量和使用性能。因此產品外觀尺寸檢測及其重要，傳統的人工檢測方法存在檢測效率低、準確率不高、勞動強度大等缺點，已經無法滿足現代工業生產的需求。隨著制造業的不斷發展，對硅膠配件的質量要求也越來越高。視覺檢測設備通過圖像處理算法，自動化視覺檢測外觀缺陷尺寸如長度、寬度、高度、內外徑、同心度、裂紋、毛刺、劃傷、變形等。
一、檢測內容及要求

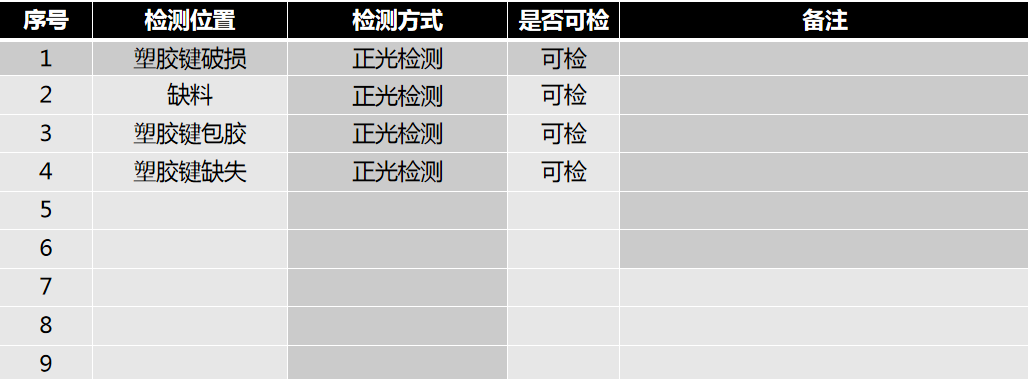

檢測內容：
       產品的外觀檢測

注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于160件(取決于產品送料速度)。
一、檢測內容及要求

樣品圖：
二、設備組成及主要機構

設備型號：云盤高速檢測機2口下料 （方形）                  外形尺寸950*850*1850mm

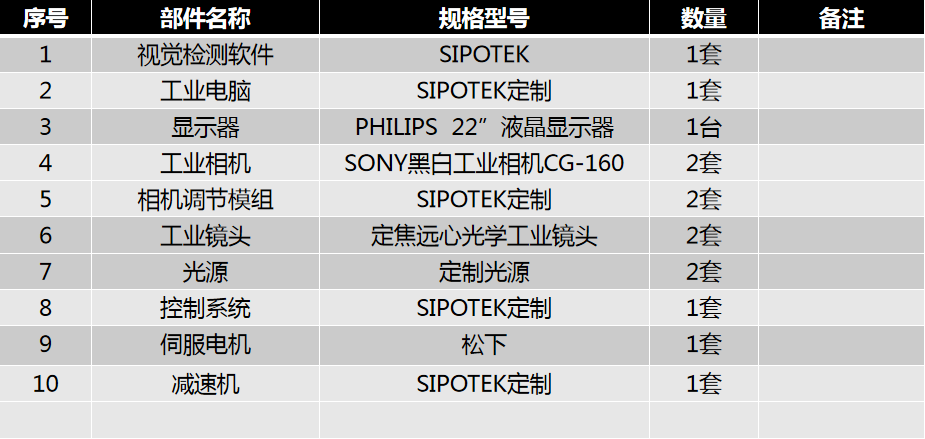

         組成部件清單：

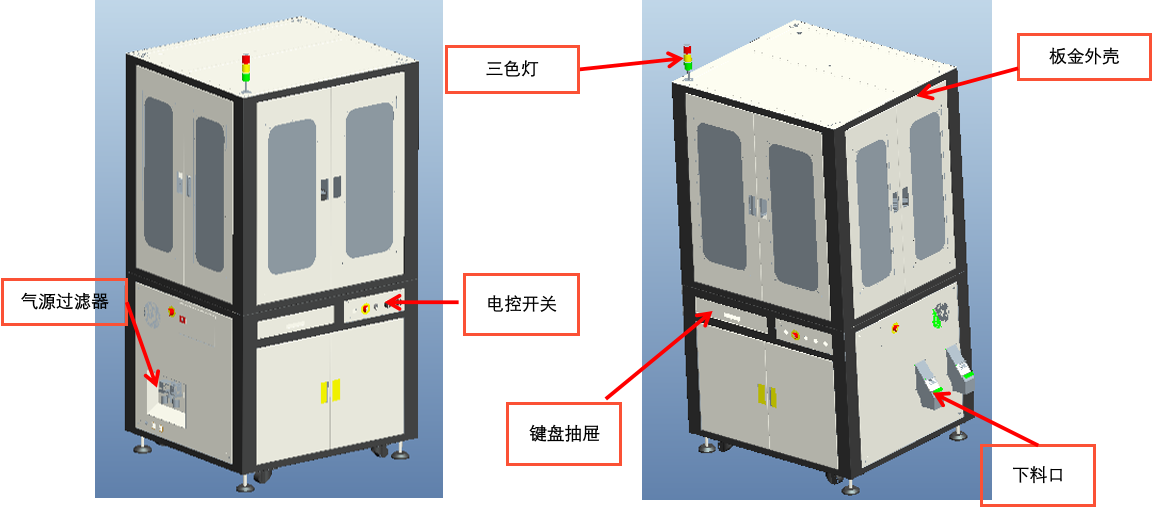

二、設備外觀－3D立體圖
三、設備檢測流程

三、樣件測試圖片:

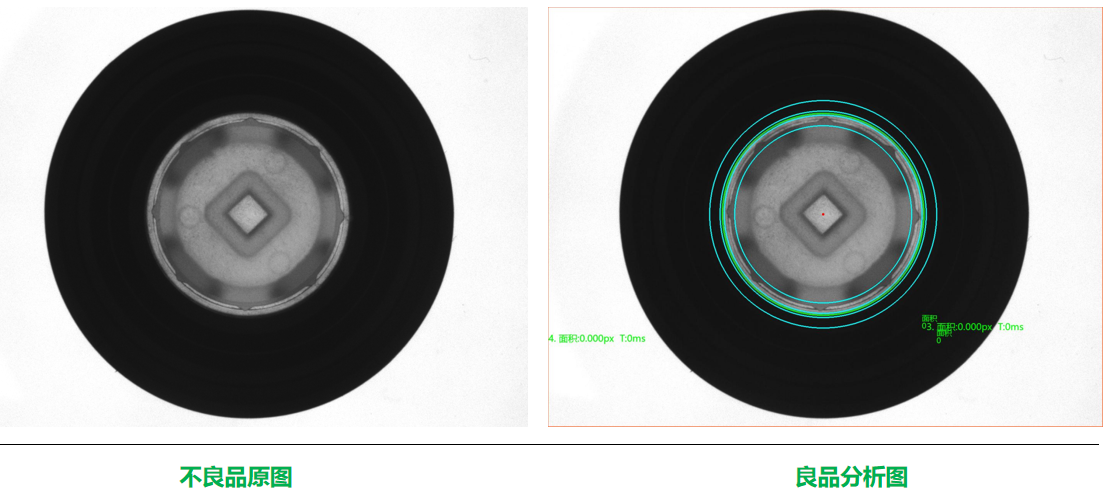

相機1：頂部正光檢測良品分析圖： OK

三、樣件測試圖片:

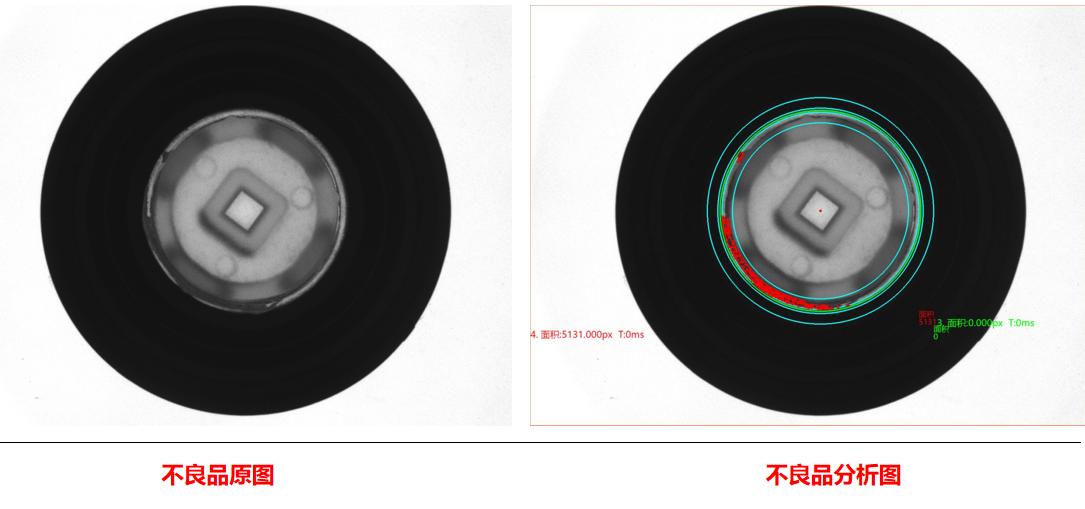

相機1：頂部正光檢測不良品分析圖：NG         不良特征：塑膠鍵包膠

三、樣件測試圖片:

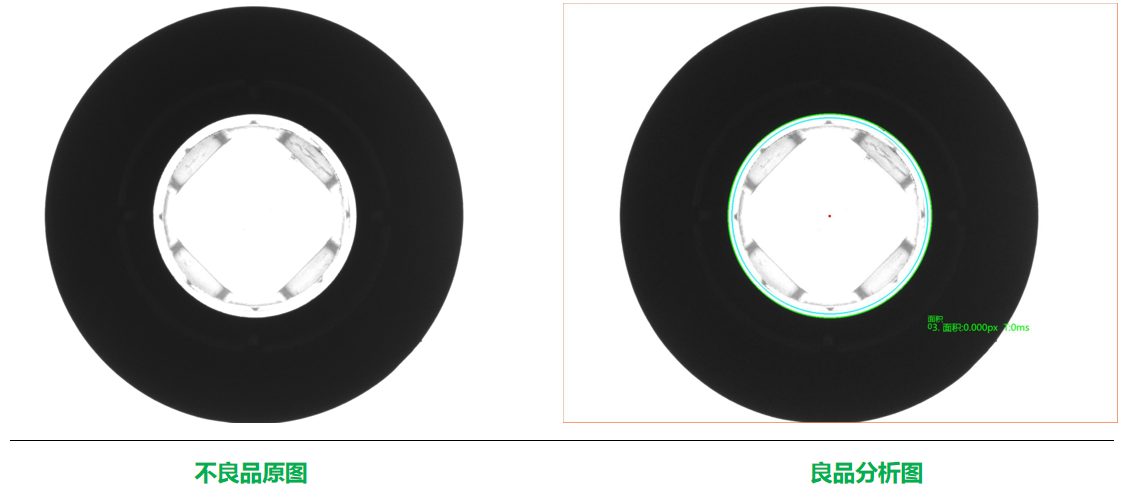

相機2：底部正光檢測良品分析圖： OK

三、樣件測試圖片:

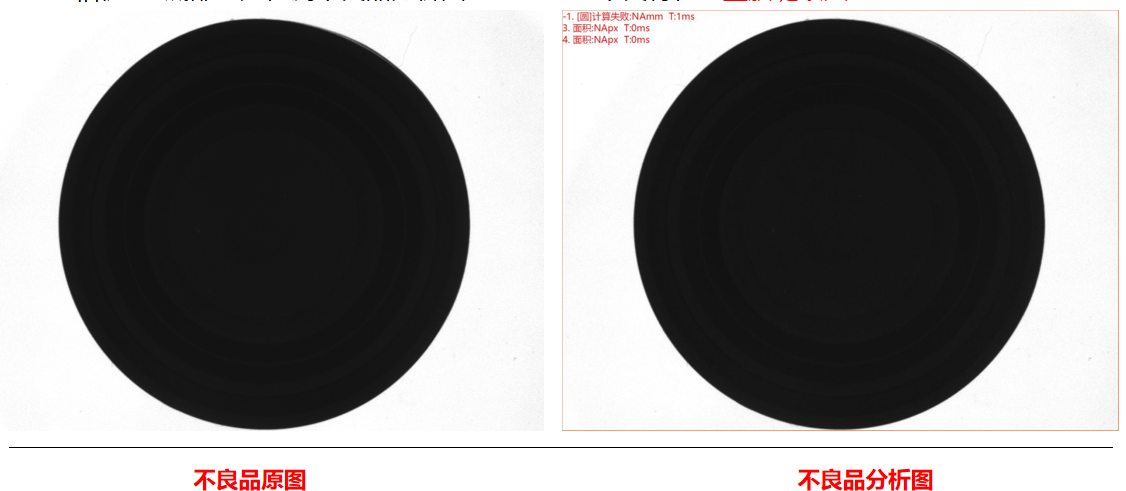

相機2：底部正光檢測不良品分析圖：NG         不良特征：塑膠鍵缺失
三、樣件測試圖片:
相機2：底部正光檢測不良品分析圖：NG         不良特征：缺料
三、樣件測試圖片:
相機2：底部正光檢測不良品分析圖：NG         不良特征：塑膠鍵破損
四、系統安裝要求:
設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。
