一：檢測內容及要求
檢測工件面積：
1:正光背光檢測毛邊、缺膠、堵孔
2:背光檢測尺寸
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量200-300件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
一、檢測內容及要求
二、設備組成及主要機構
設備型號：云盤高速檢測機2口下料 （方形） 外形尺寸950*850*1850mm
組成部件清單：
型號:SP_T300
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 4套, 側面正光4個
5:工業鏡頭: 4套FA工業鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
9:進料設備(振動盤、直振、控制器)。

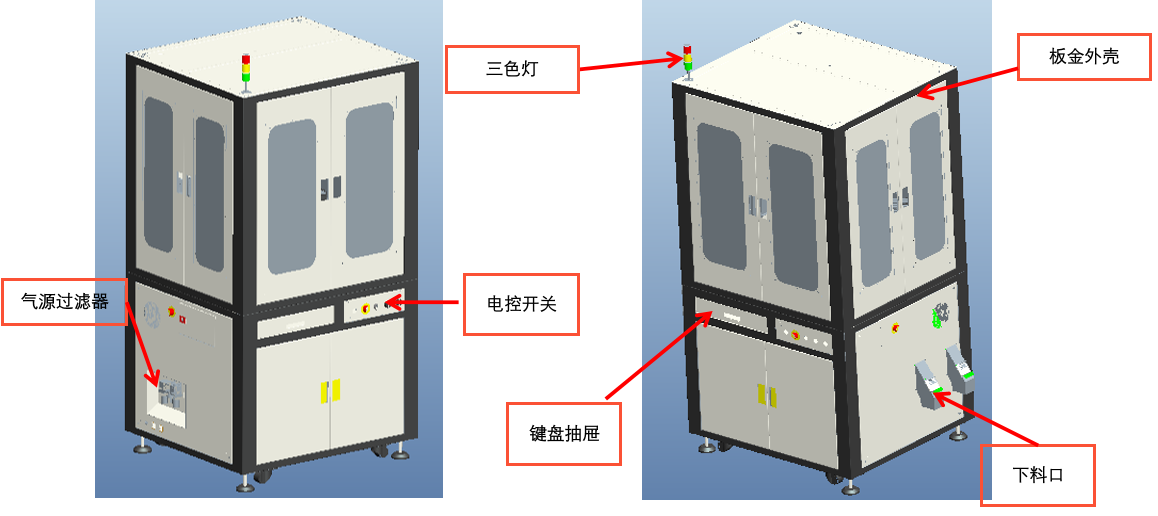

二、設備外觀－3D立體圖
相機1、底部正光檢測良品分析圖：OK

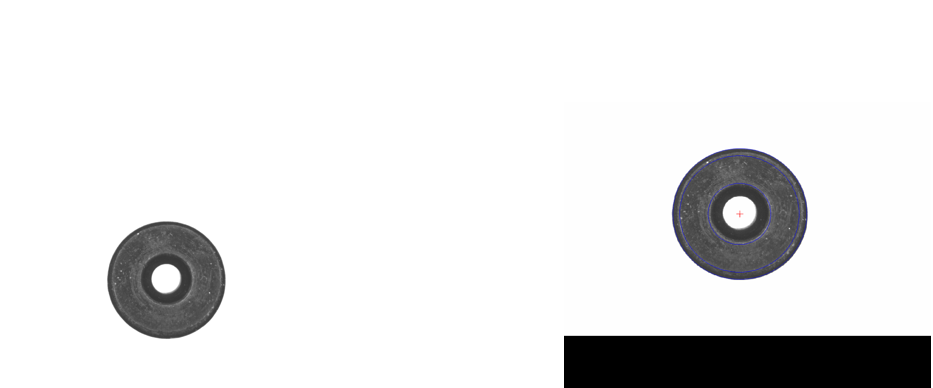

相機2、頂部正光檢測良品分析圖：OK

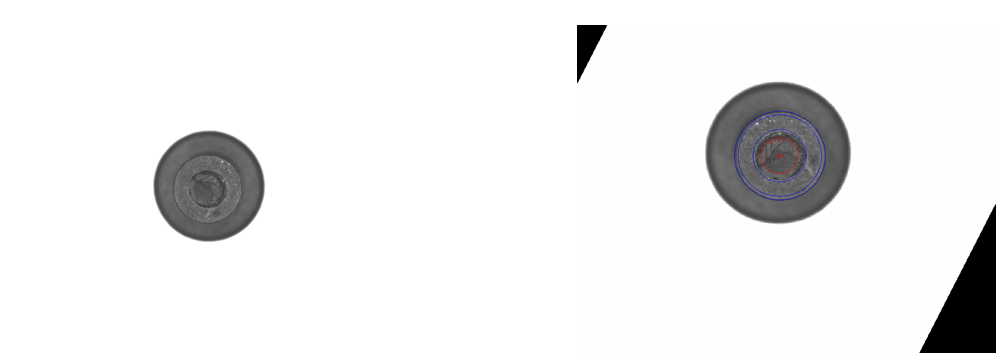

相機2、頂部正光檢測不良品分析圖：NG 不良特征：堵孔
相機2、頂部正光檢測不良品分析圖：NG 不良特征：毛邊
相機2、頂部正光檢測不良品分析圖：NG 不良特征：缺膠

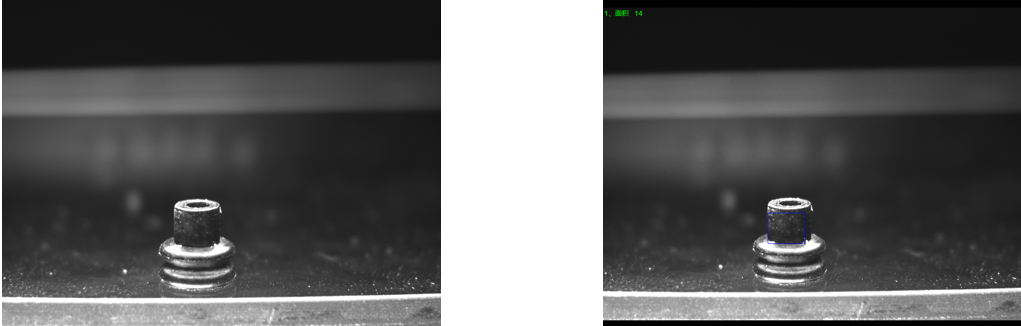

相機3.4.5.6、側面正光檢測良品分析圖：OK
相機3.4.5.6、側面正光檢測不良品分析圖：NG 不良特征：側面缺膠

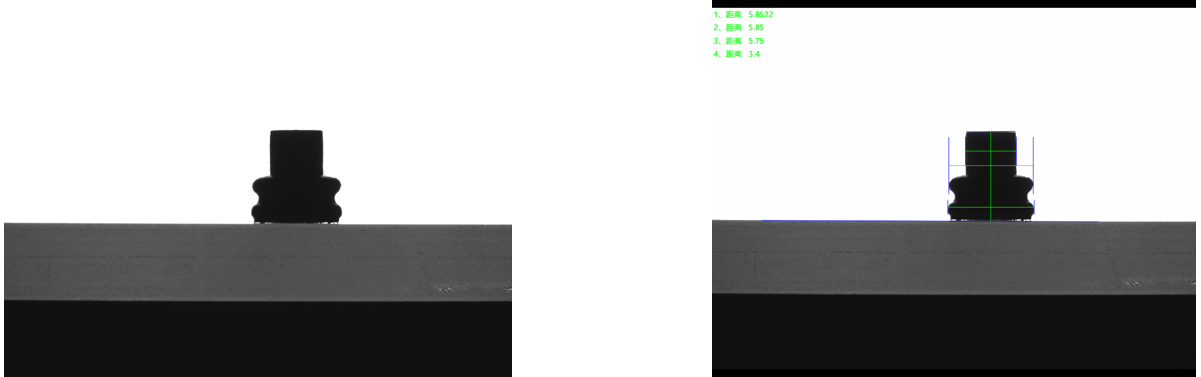

相機7、側面背光檢測良品分析圖：OK

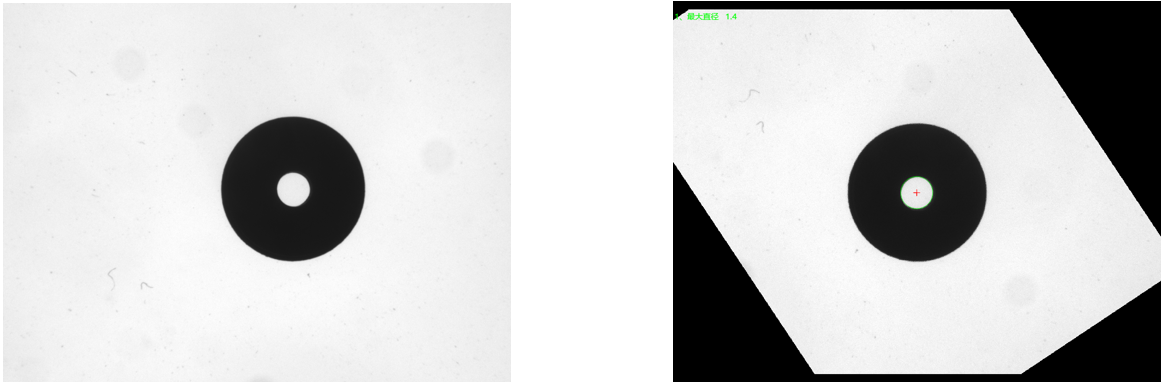

相機8、頂部背光檢測良品分析圖：OK
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
