思普泰克 主頁 > 自動化檢測案例 > 視覺方案 > 硅膠橡膠檢測方案 >

視覺檢測設備在硅膠件工廠多功能檢測表面外觀缺陷
發表時間：2024-06-21 17:05
在工業生產中，塑膠件外觀尺寸質量對于產品的性能和可靠性至關重要。為了確保硅膠件的質量，需要對每個產品進行嚴格全面多工位檢測表面瑕疵尺寸。傳統的人工視覺檢測方式存在著效率低下、準確性差，主要因?yàn)槠窓z員的主觀因素情緒、疲勞以及個人經驗等導致產品的檢測效率質量不穩定?，F(xiàn)如今人口紅利時代已經過去工廠同時面臨著招工難的問題。而視覺檢測設備利用計算機和圖像處理技術來模擬人類的視覺功能，可以快速、準確地檢測塑膠件的表面缺陷、底部披風、混料、缺料、堵孔和混料等問題，提高了檢測效率和準確性，降低了生產成本，同時也避免了人工檢測帶來的人為誤差和主觀性。

視覺檢測設備采用工業相機和圖像處理技術，對硅膠件進行全方位的檢測。在檢測過程中，工業相機拍攝塑膠件的圖像，并將其傳輸?shù)綀D像處理系統中進行分析和處理。圖像處理系統采用先進的算法和技術，對圖像進行增強、濾波、分割、特征提取等處理，從而獲得塑膠件的表面缺陷、底部披風、堵孔和混料等信息。接下來介紹款塑膠件底部披風視覺檢測方案。

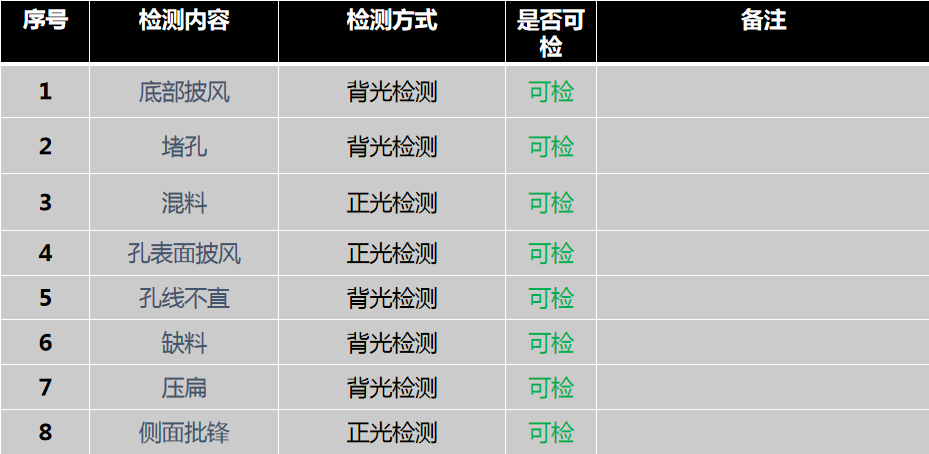

一、檢測內容及要求

注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量800左右(取決于產品送料速度)。

一、檢測內容及要求

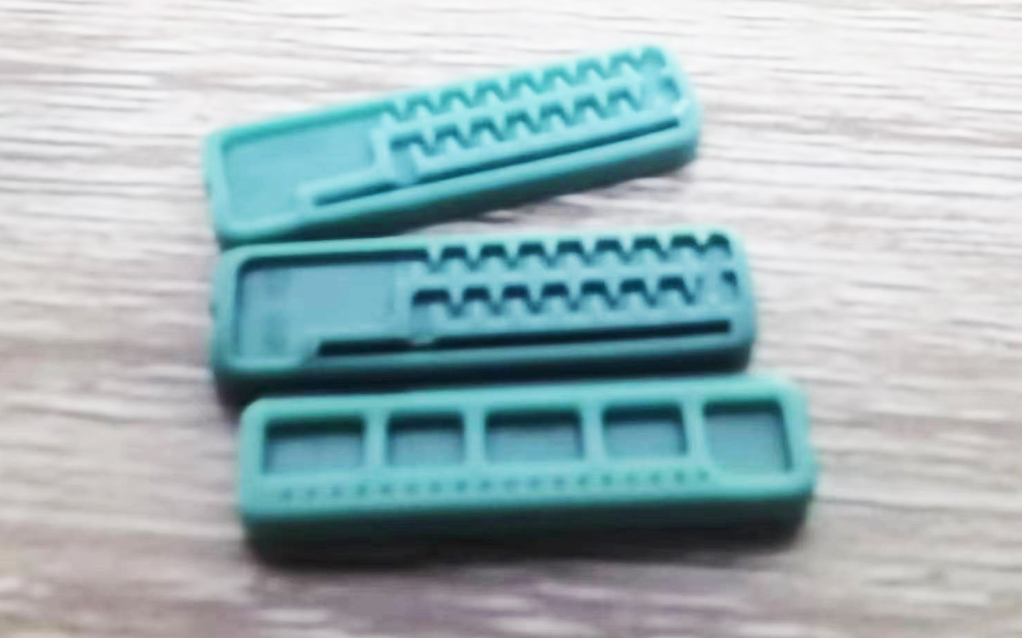

樣品圖：

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm
型號:SP_302C
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器   19寸
4:工業相機: 6套,分別底面正光兩個、側面兩個正光，頂部正光兩個。
5:工業鏡頭: 4個FA工業鏡頭，2個2倍可調遠心鏡頭。
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。

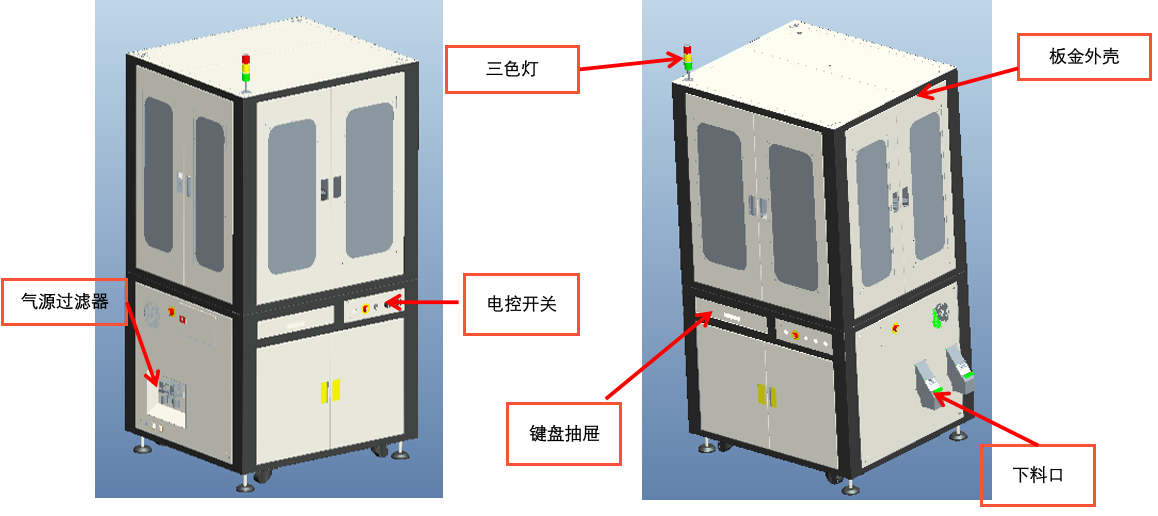

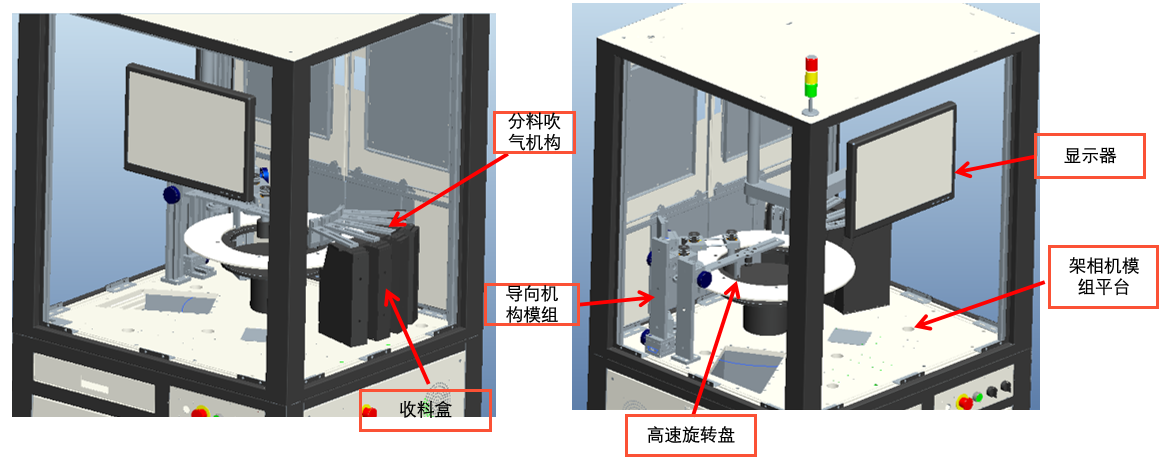

二、設備外觀－3D立體圖
二、設備外觀－3D立體圖-局部圖

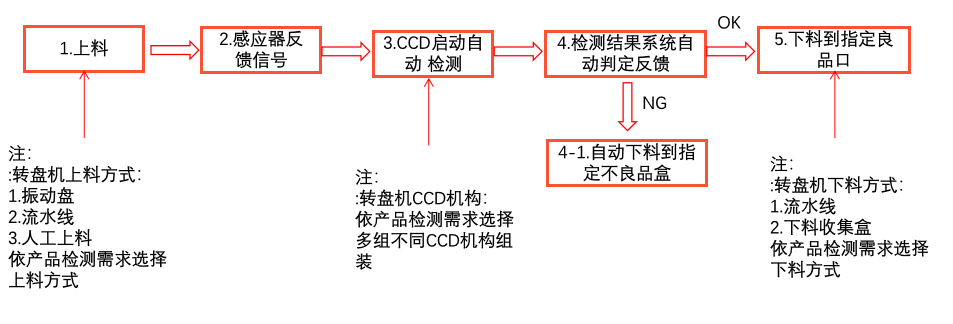

三、設備檢測流程
三、樣件測試圖片:

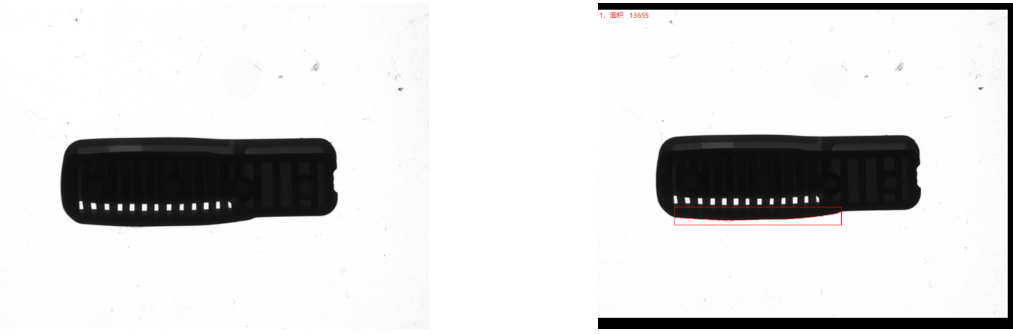

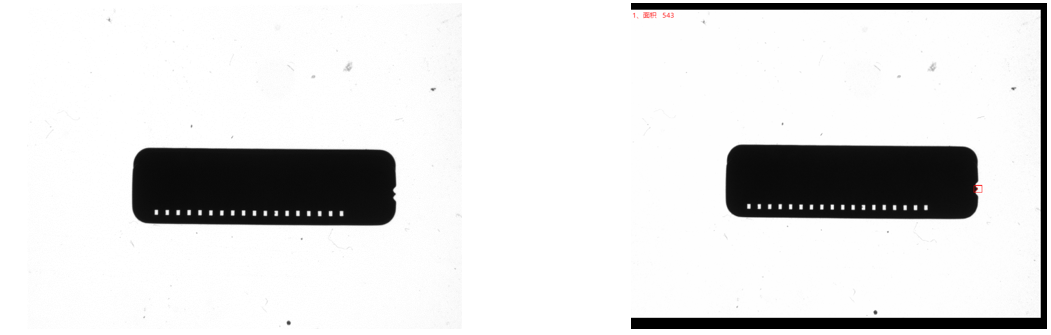

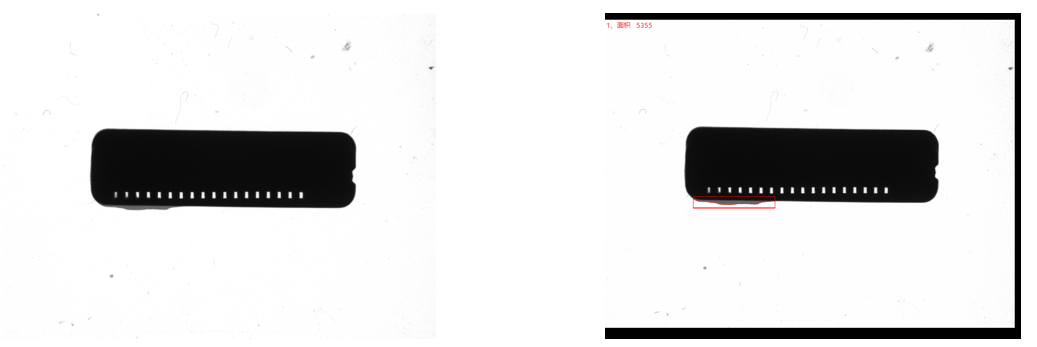

 相機1、2頂部背光檢測不良品分析圖：NG        結論：可檢             檢測特征：底部批鋒

三、樣件測試圖片:
相機1、2頂部背光檢測不良品分析圖：NG        結論：可檢             檢測特征：底部批鋒

三、樣件測試圖片:

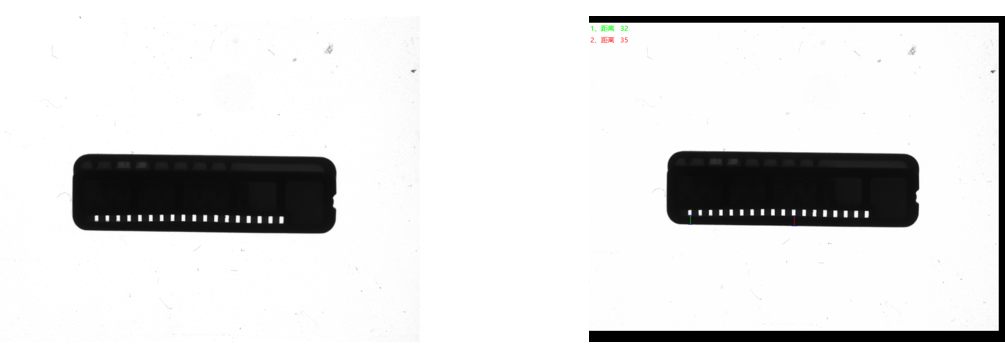

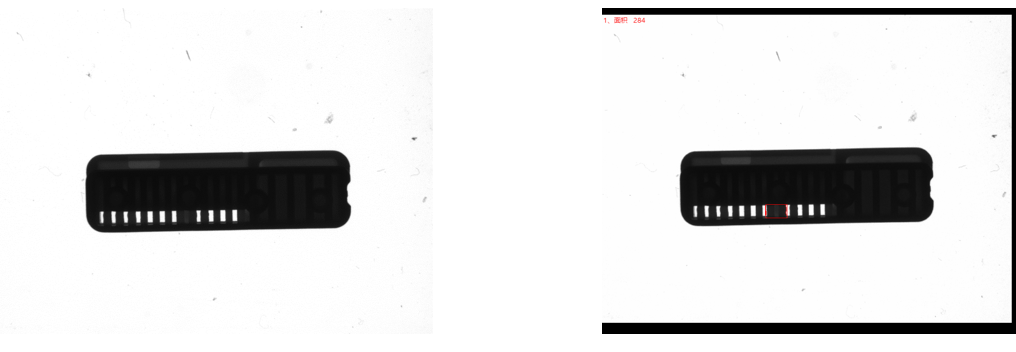

相機1、2頂部背光檢測不良品分析圖：NG        結論：可檢             檢測特征：堵孔

三、樣件測試圖片:
相機1、2頂部背光檢測不良品分析圖：NG        結論：可檢             檢測特征：堵孔

三、樣件測試圖片:
相機1、2頂部背光檢測不良品分析圖：NG        結論：可檢             檢測特征：孔表面批鋒

三、樣件測試圖片:
相機1、2頂部背光檢測不良品分析圖：NG        結論：可檢             檢測特征：孔表面批鋒

三、樣件測試圖片:

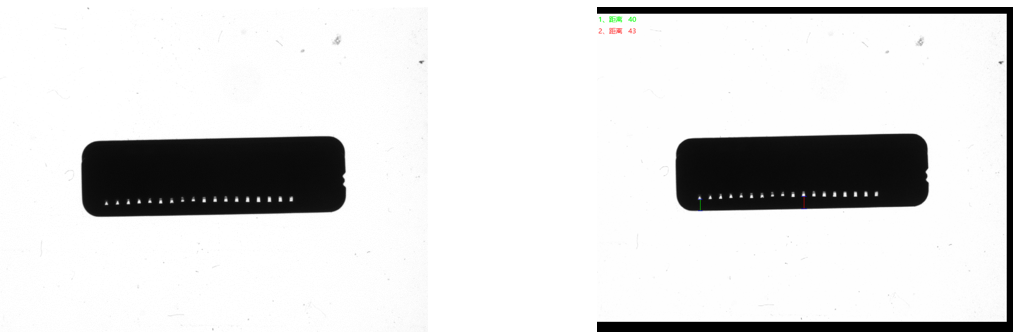

相機1頂部背光檢測不良品分析圖：NG        結論：可檢             檢測特征：孔線不直

三、樣件測試圖片:
相機1頂部背光檢測不良品分析圖：NG        結論：可檢             檢測特征：孔線不直

三、樣件測試圖片:

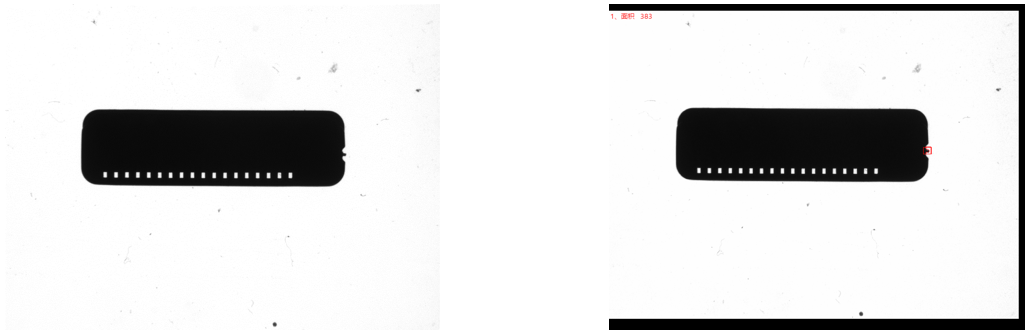

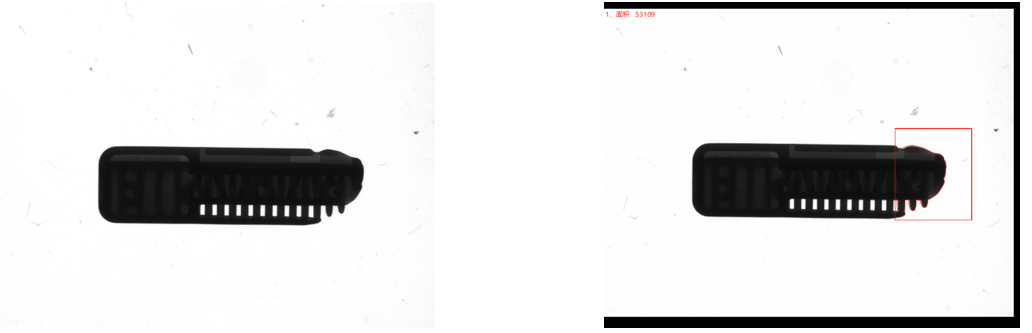

相機1、2頂部背光檢測不良品分析圖：NG        結論：可檢             檢測特征：缺料

三、樣件測試圖片:
相機1、2頂部背光檢測不良品分析圖：NG        結論：可檢             檢測特征：缺料

三、樣件測試圖片:
相機1、2頂部背光檢測不良品分析圖：NG        結論：可檢             檢測特征：壓扁

三、樣件測試圖片:
相機1、2頂部背光檢測不良品分析圖：NG        結論：可檢             檢測特征：壓扁

三、樣件測試圖片:
相機3、4頂、底部正光檢測不良品分析圖：NG        結論：可檢             檢測特征：混料

三、樣件測試圖片:
相機3、4頂、底部正光檢測不良品分析圖：NG        結論：可檢             檢測特征：混料

三、樣件測試圖片:
相機3、4頂、底部正光檢測不良品分析圖：NG        結論：可檢             檢測特征：孔表面披風

三、樣件測試圖片:

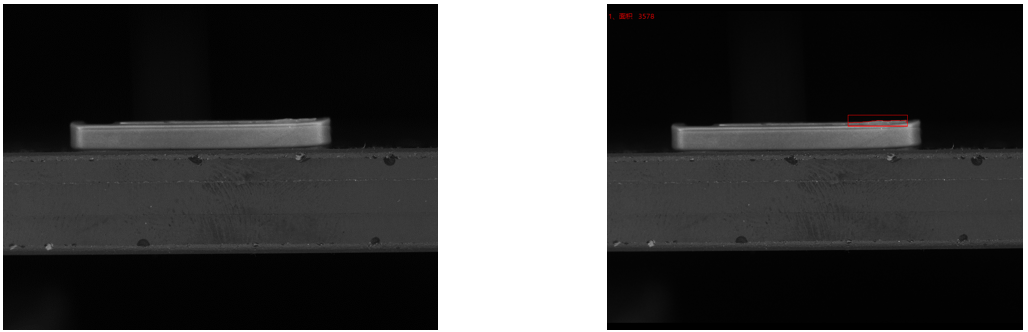

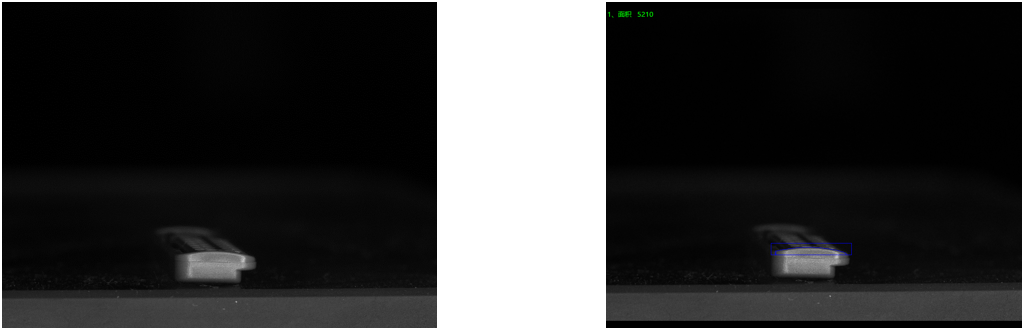

相機5、6、7、8側面正光檢測不良品分析圖：NG        結論：可檢             檢測特征：側面披風

三、樣件測試圖片:
相機5、6、7、8側面正光檢測不良品分析圖：NG        結論：可檢             檢測特征：側面披風

三、樣件測試圖片:
相機5、6、7、8側面正光檢測良品分析圖：OK        結論：可檢             檢測特征：側面披風

四、系統安裝要求:
設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。
