背光檢測尺寸測量
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量大款520左右(取決于產品送料速度)。
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 4套,分別底面正光兩個、頂部正光兩個。
5:工業鏡頭: 4個FA工業鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。

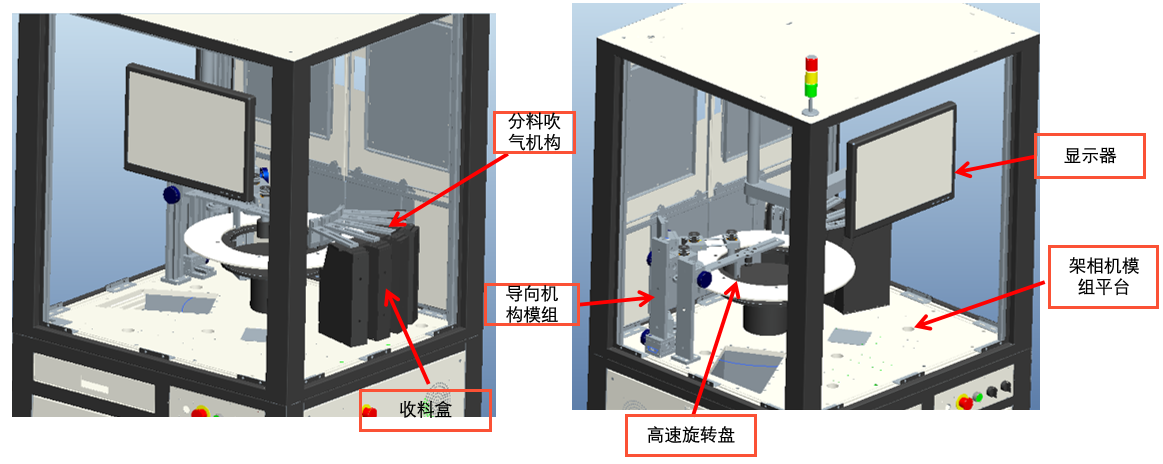

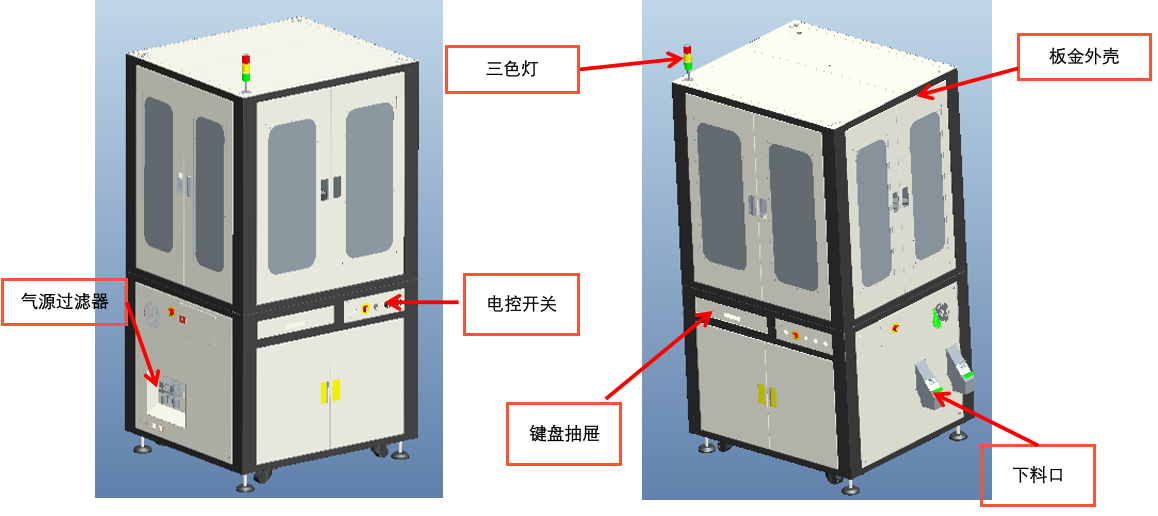

二、設備外觀－3D立體圖

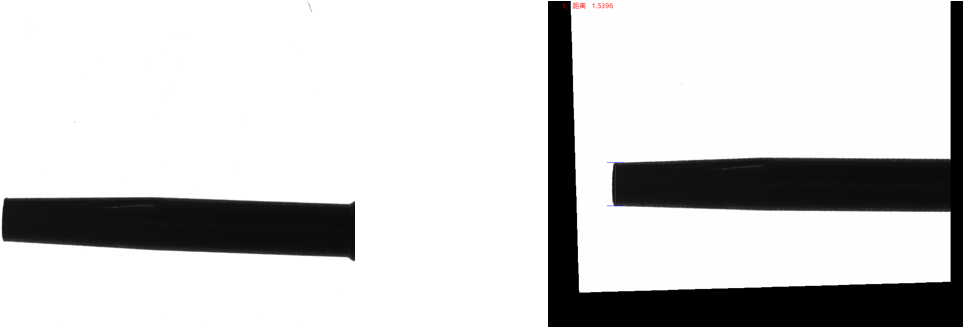

相機1、2頂、底部背光檢測良品分析圖：OK 結論：可檢 檢測特征：3001尺寸檢測

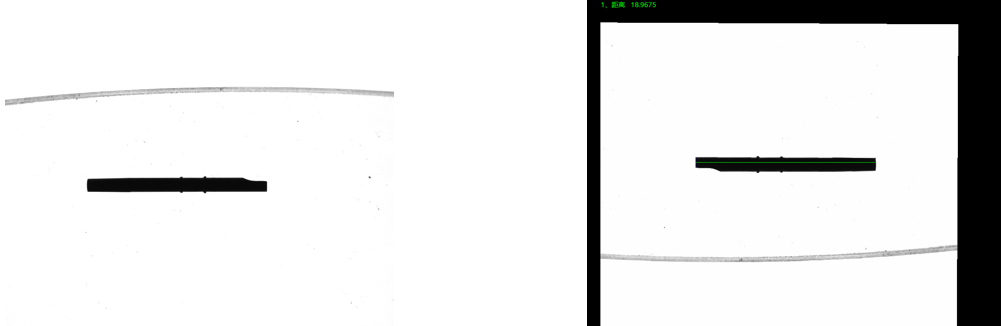

相機1、2頂、底部背光檢測良品分析圖：OK 結論：可檢 檢測特征：3001尺寸檢測

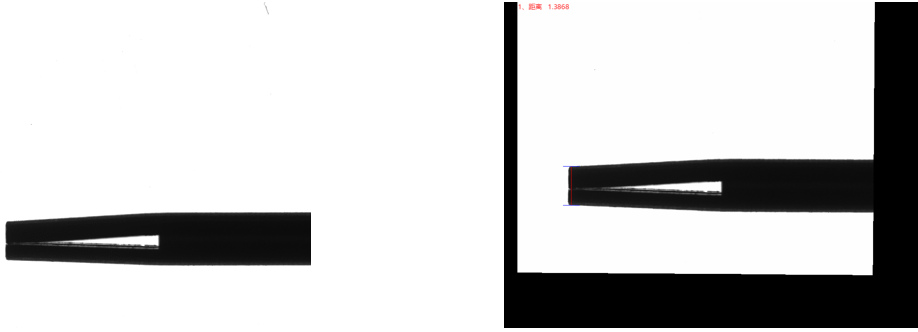

相機1、2頂、底部背光檢測良品分析圖：OK 結論：可檢 檢測特征：3001尺寸檢測

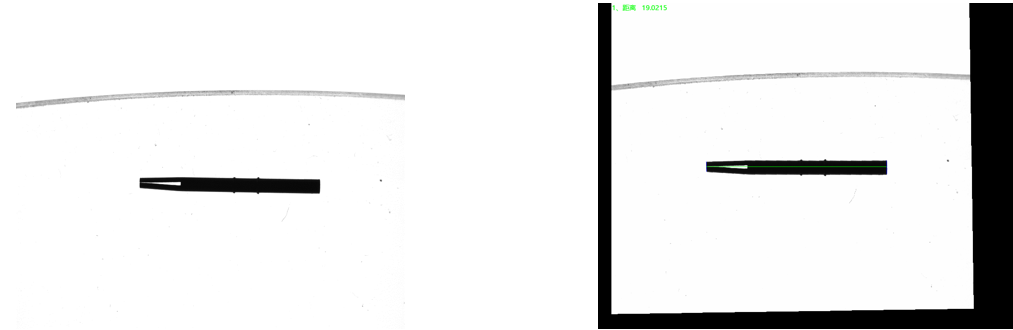

相機1、2頂、底部背光檢測良品分析圖：OK 結論：可檢 檢測特征：3001尺寸檢測

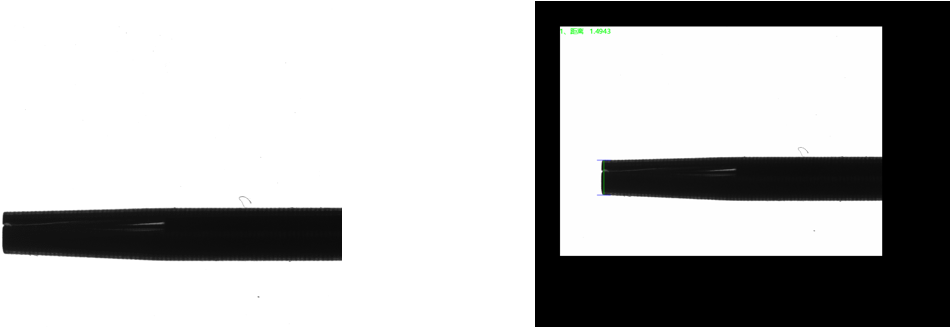

相機1、2頂、底部背光檢測良品分析圖：OK 結論：可檢 檢測特征：3001尺寸檢測
相機1、2頂、底部背光檢測良品分析圖：OK 結論：可檢 檢測特征：3001尺寸檢測
相機1、2頂、底部背光檢測良品分析圖：NG 結論：可檢 檢測特征：3001尺寸檢測
相機1、2頂、底部背光檢測良品分析圖：NG 結論：可檢 檢測特征：3001尺寸檢測
四、系統安裝要求:
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
