檢測工件面積：
長10mm*寬13mm*高27mm的樣件的內卡位檢測
檢測內容：
1:底面檢測卡角毛刺、破損
2:底面檢測圓柱有無、破損
3:頂部檢測卡角毛刺、破損
4:頂部檢測圓柱有無、破損
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 4套,分別底面正光兩個、頂部正光兩個。
5:工業鏡頭: 4個FA工業鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。
二.1： 設備外觀3D立體圖
底面檢測效果原圖:
底部檢測良品效果分析圖: OK
底部檢測卡位毛刺不良分析圖:NG
底面檢測效果原圖:
底部檢測良品效果分析圖: OK
底部檢測圓柱毛刺不良分析圖:NG
底部檢測圓柱斷裂不良分析圖:NG

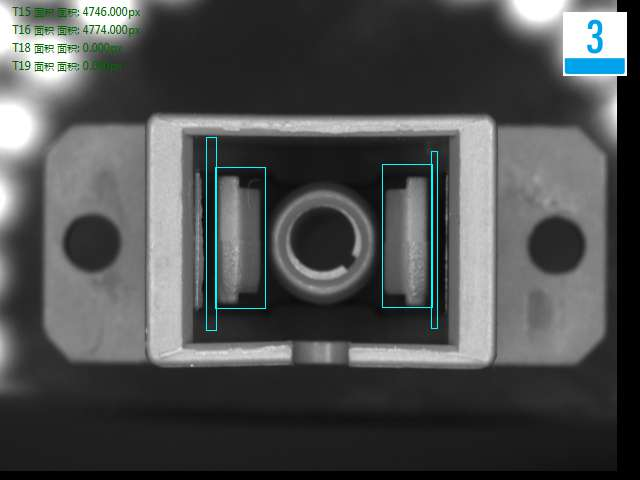

頂部檢測良品效果分析圖: OK
頂部檢測效果原圖:
三：4 頂部檢測方式
頂部檢測缺內管不良分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
