一、檢測內容及要求
檢測內容：
最大尺寸長25mm*寬11mm*高2mm的產品的外觀檢測
注明：機器視覺檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于160件(取決于產品送料速度)。
深圳思普泰克是專業的機器視覺檢測設備生產廠家,研發的檢測設備主要應用于精密五金、橡膠硅膠、磁性材料等產品的外觀檢測聯系電話：134-2097-1778
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 絲印不良 | 正光檢測 | 可檢 |
|
| 2 | 毛邊不良 | 正光檢測 | 可檢 |
|
| 3 |
|
|
|
|
| 4 | 缺料不良 |
|
不可檢 | 缺角可檢，破小口特征不可檢 |
| 5 |
|
|
|
|
| 6 | 上料方式可采用立體盤，理論不會撞擊掉粉 | |||
注明：機器視覺檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于160件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：

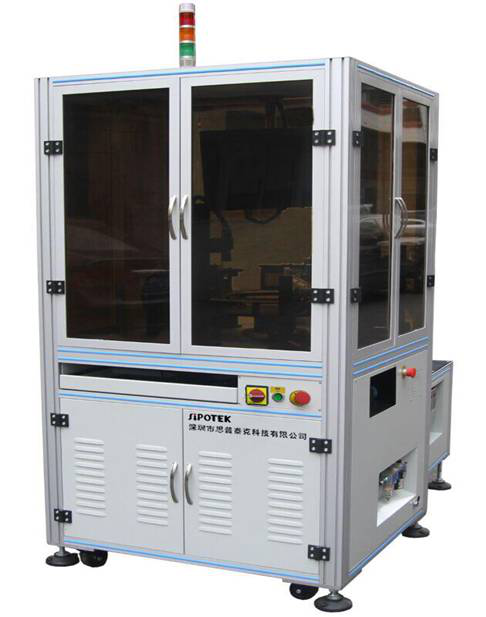

機器視覺檢測設備外觀3D立體圖
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 2套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 2套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
|
| 7 | 光源 | 定制光學自適應光源 | 2套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|
機器視覺檢測設備外觀3D立體圖
三、樣件測試圖片:

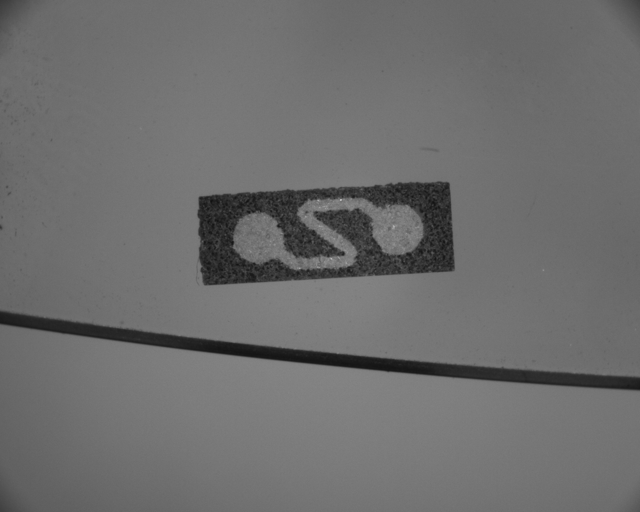

頂部正光檢測原圖：

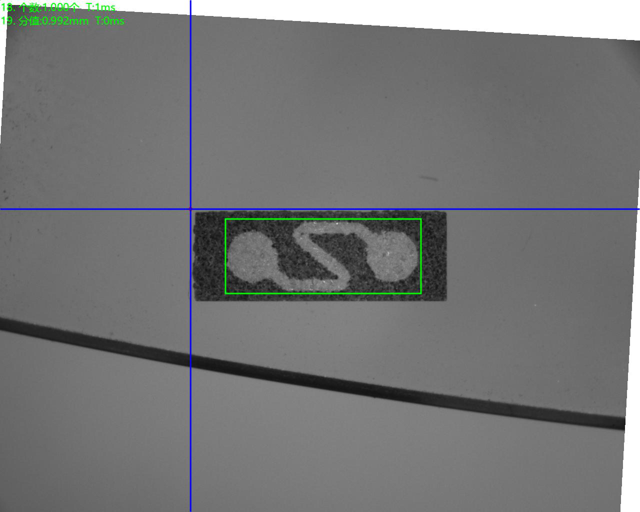

底部正光檢測良品分析圖：OK

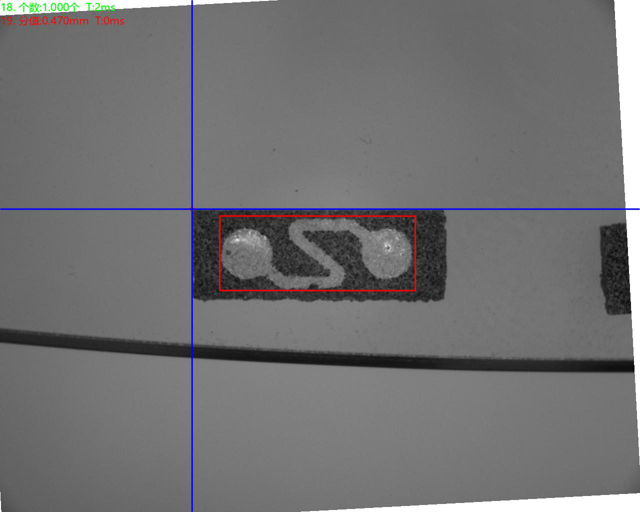

底部正光檢測不良品分析圖：NG 不良特征： 絲印不良 分析結果：可檢

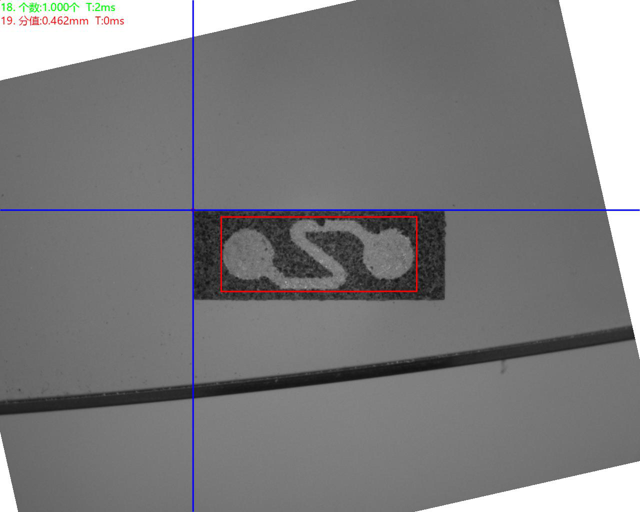

底部正光檢測不良品分析圖：NG 不良特征： 絲印不良 分析結果：可檢

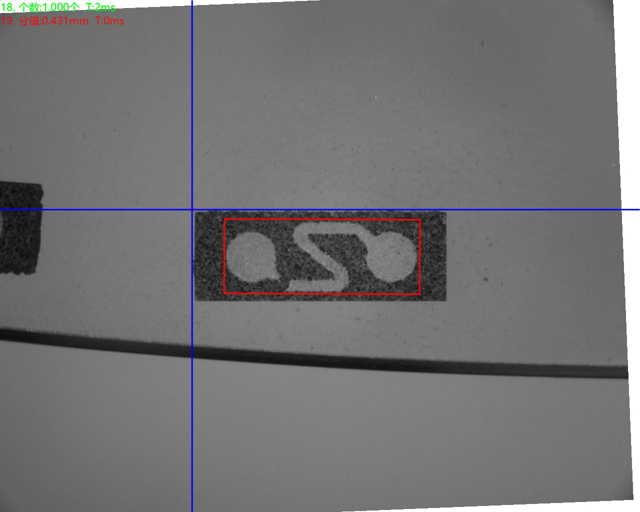

底部正光檢測不良品分析圖：NG 不良特征：絲印不良 分析結果：可檢

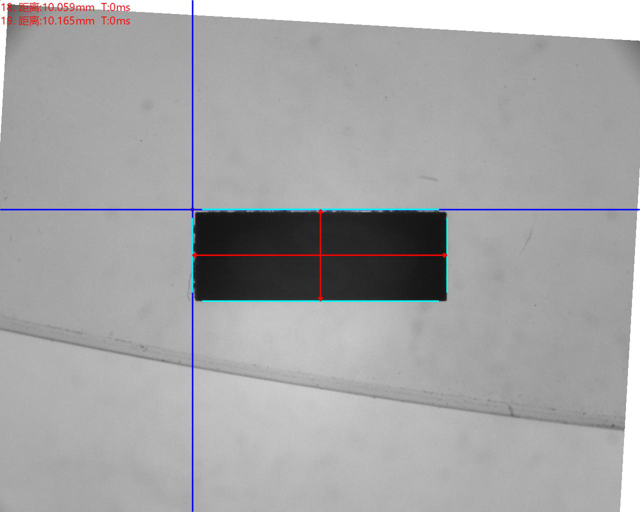

頂部背光檢測良品分析圖：OK

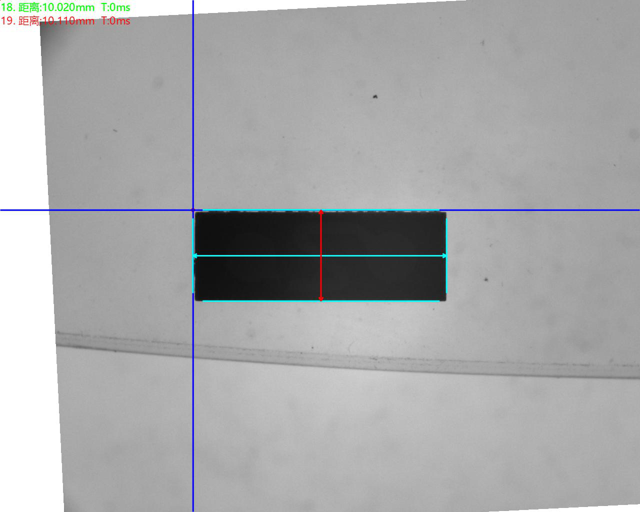

頂部背光檢測不良品分析圖：NG 不良特征：毛邊 分析結果：可檢
頂部正光檢測不良品分析圖：NG 不良特征：毛邊 分析結果：可檢
頂部正光檢測原圖：
底部正光檢測良品分析圖：OK
底部正光檢測不良品分析圖：NG 不良特征： 絲印不良 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征： 絲印不良 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征：絲印不良 分析結果：可檢
頂部背光檢測良品分析圖：OK
頂部背光檢測不良品分析圖：NG 不良特征：毛邊 分析結果：可檢
頂部正光檢測不良品分析圖：NG 不良特征：毛邊 分析結果：可檢
